プロテロック　ピアス／ワンダー／メーク

環境とコスト削減を考えた建設事業に

1.組立　プレート取付	2.組立　ピアス連結締め付け	3.組立　セパレーター溶接	4.カット
5.コンクリート打設	6.洗浄

プロテロックピアス施工例

拡大画像がご覧になれます。 栗山村砂防副堤基礎部	拡大画像がご覧になれます。 内野ダム

国土交通省：滑川第16床固工事	国土交通省：日光	関東森林管理署：大穴地区災害復旧	国土交通省：鷹の巣上流砂防
国土交通省：谷沢第４砂防	国土交通省：渡瀬	国土交通省八ッ場：川原湯防災ダム

プロテロックメーク

プロテロックメークとは 施工性に優れた薄肉コンクリート製残存型枠であり組立・加工が簡単で取り外すことなく構造物と一体化する型枠です。表面加工が施されており擬石（石模様）・本石が選べる製品です。 プロテロックメークは、コンクリート擁壁、砂防堰堤等の意匠性に優れたコンクリート構造物を対象としたもので、施工性に優れた残存型枠です。防錆処理した補強材（エキスパンドメタル）を内蔵し、専用組立部材を使用し内部より簡単に組立が出来ます。鋼製形鋼は内部より組立するための支保工の役割をすると共に、コンクリート打設時の側圧に耐える十分な強度剛性をエキスパンドメタルと共に得る為のものであり、打設後組立部材、セパ及び形鋼に巻き込んだコンクリートが型枠の脱落防止となり、構造物と一体化します。この製品はトータルコスト縮減・工期短縮・建設廃材-0（ゼロ）を目的としてコンクリート構造物を構築するための材料です。

1.基礎上部組立状況	2.製品クレーンによる設置状況	3.専用組立部材取付状況
4.専用勾配調整サポート使用状況	5.3段目組立状況	6.組立完成全景

プロテロックメーク施工例

桐生土木：鏑木砂防1	桐生土木：鏑木砂防2	桐生土木：鏑木砂防3	(国)利根水系砂防事務所：亀沢砂防
川原湯防災ダム1	川原湯防災ダム2	川原湯防災ダム3	(国)利根川水系砂防事務所：間物
(国)利根川水系砂防事務所：間物	関東森林管理署：大穴地区災害復旧	(国)利根川水系砂防事務所：関の	(国)八ﾂ場ダム工事事務所：常木沢

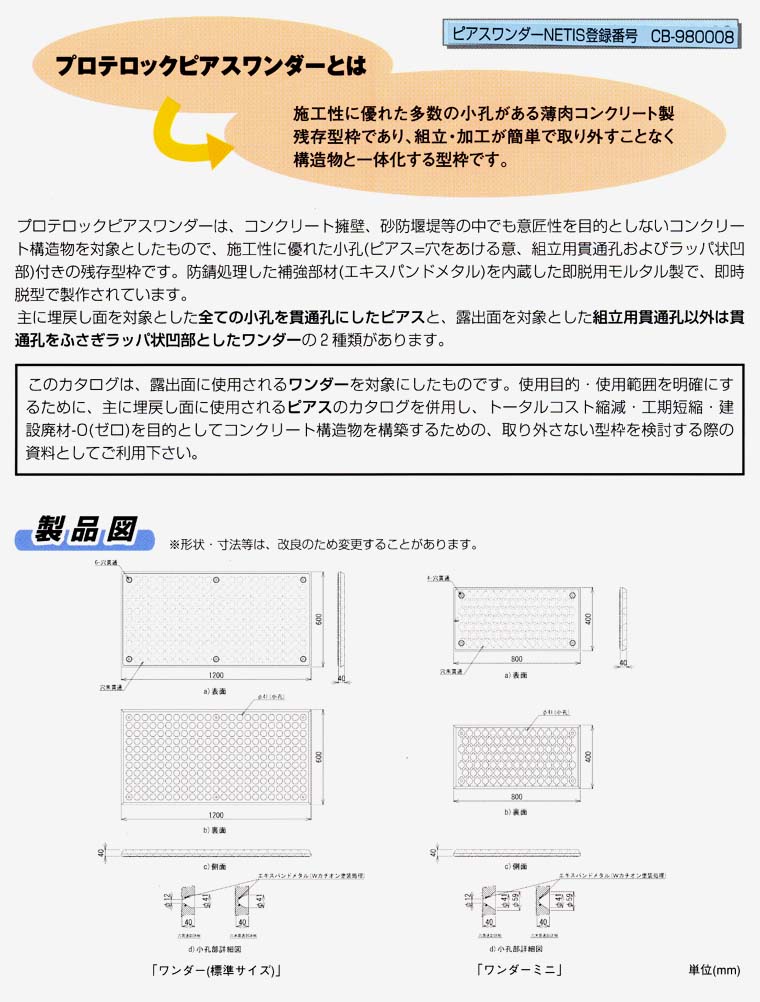

プロテロックピアスワンダー

残存型枠標準施工歩掛	コンクリ保護残存ゴム型枠	プロテロック　ワンダーウッドチップ
